SW-168滾珠開關
特性表
1、本開關：使用金屬材質制造。電氣特性與水銀開關近似，但沒有水銀開關的危險性及環保問題，而晃動時有單向?qū)ㄖ嗤匦�，裝配使用更為方便安全。
2、工作特性：有腳的一端為（ON）導通觸發端，鍍銀一端（金屬外殼）為（OFF）閉路端，當受到外力搖晃而達到適當晃動時，或有腳端低于水平適當角度時導電接腳電氣特性會產生短時間或持續導通（ON）狀態，而當電氣特性要恢復開路狀態（OFF）時，開路設置環境必須為靜止，且鍍銀一端（金屬外殼）設置角度需低于水平線。
3、當開關以水平設置，晃動時可輕易觸發，而當鍍銀一端（金屬外殼）設置向下時，晃動則極不容易觸發。
4、本開關適用于觸發小電路電路，不適用于當電源開關。
5、本開關無熱縮封管封裝。
| |

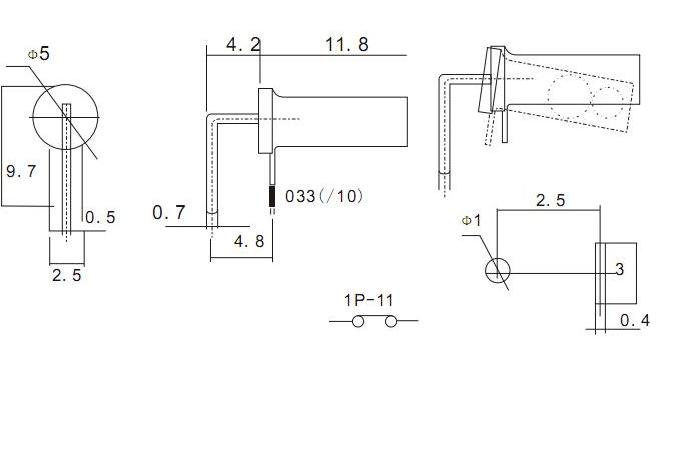

規格（單位＝mm） |
電氣特性 |
| 型號 |
A |
B |
C |
D |
珠子數 |
電壓 |
電流 |
導通時間 |
開路電阻 |
通路電阻 |
溫度 |
| SW-105直腳 |
10.5 |
6 |
0.65 |
4 |
單珠 |
12V |
2mA |
1ms |
10Mohm |
>100 HM |
100度C |
| SW-105L彎腳 |
10.5 |
6 |
0.65 |
4 |
單珠 |
12V |
2mA |
1ms |
10Mohm |
>100 HM |
100度C |
| SW-105直腳 |
10.5 |
6 |
0.65 |
4 |
雙珠 |
12V |
2mA |
1ms |
10Mohm |
>100 HM |
100度C |
| SW-105L直腳 |
10.5 |
6 |
0.65 |
4 |
雙珠 |
12V |
2mA |
1ms |
10Mohm |
>100 HM |
100度C |
| SW-168直腳 |
8.5 |
6 |
0.65 |
4 |
雙珠 |
12V |
2mA |
1ms |
10Mohm |
>100 HM |
100度C |
| SW-168L直腳 |
8.5 |
6 |
0.65 |
4 |
雙珠 |
12V |
2mA |
1ms |
10Mohm |
>100 HM |
100度C |
具體介紹：可作為 震動開關 傾斜開關 防磁開關 水銀開關的替代品。
SW-168滾珠開關
電氣特性
1、接點容量：2mA、24VDC
2、接觸電阻：初期值：5Ω(最大值)
壽命試驗值：10Ω（最大值）
3、接點形式：常開接點（NO） 常閉接點（NC）
4、角度差：參考圖例
5、絕緣電阻：1000MΩ（最小值），AT100VDC
6、介電強度：500VDC（最小值），1分鐘
7、傾斜角度：10-15度
8、電容量：5PF（最大值）
9、原材料：拉伸銅管、銅珠、塑料、PIN針
機械和環境特性
1、溫度範圍：工作中：-25度to+100度
儲存：-40度to+120度
2、端子拉力：500GF/分
3、操作壽命：1,000,000Cycles
4、操作導通率：最低90%以上，平均98%以上，
針對開關進行ON/OFF測試，在100次的測試
中如果有95次導通，我們稱導通率為95%
5、使用建議：使用於具震動場合時，建議加上
OFFDELAY的設計；若震動過大時，
建議選取用非接點式產品。
6、漫度：95%RH，40度FOR96小時，
7、震動：permil-STD202F,Methocl204D
8、焊錫性：錫爐溫度230±5度試驗時間5±0.5秒，
錫覆蓋面積達95%
9、耐焊錫熱：焊錫熔點183度，烙鐵濕度350±5度
加熱3秒鐘（最大值）
