滾珠開關SW-460
技術說明：
1、本開關使用金屬材質制造，電氣特性與水銀開關近似，但沒有水銀開關的危險性及環保問題，而晃動時有單向通道之相同特性，裝配使用更為方便安全。
2、工作特性：金色一端為（ON）導通觸發端，銀色一端為（OFF）開路端，當受到外力晃動而達到適當晃動力時或金色一端設置角度低於水平適當角度時導電接腳電氣特性會產生短時間導通或持續導通（ON）狀態，而當電氣特性要恢復開路狀態（OFF）時，開關設置環境必須為靜止，且銀色一端設置角度需低於水平100度。
3、當開關以水平設置，晃動時可輕易觸發，而當銀色一端設置向下時，晃動則極不容易觸發。
4、本開關使用於觸發小電流電路不設用於當電源開關。
5、開關外觀以熱熔套管封裝可防塵、防潮。
6、SW-200D雙珠開關有較長的導通時間。
7、SW-20014加長型變珠開關有更好的導通效果。
| |

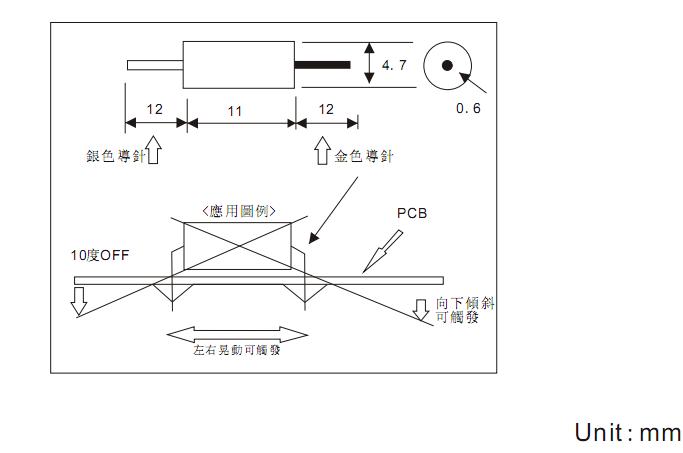

規格 |
電氣特性 |
| 型號 |
A |
B |
C |
D |
E |
珠子數 |
電壓 |
電流 |
導通時間 |
通路電阻 |
開路電阻 |
溫度 |
| SW-460 |
12
|
11 |
12 |
4.7 |
0.6 |
單珠 |
12V |
2mA |
10ms |
>10ohm |
10M ohm |
100度 |
| SW-460D |
12 |
15 |
12 |
4.7 |
0.6 |
雙珠 |
12V |
5mA |
20ms |
>50ohm |
10M ohm |
100度 |
電氣特性
1、接點容量：2mA、24VDC
2、接觸電阻：初期值：5Ω(最大值)
壽命試驗值：10Ω（最大值）
3、接點形式：常開接點（NO） 常閉接點（NC）
4、角度差：參考圖例
5、絕緣電阻：1000MΩ（最小值），AT100VDC
6、介電強度：500VDC（最小值），1分鐘
7、傾斜角度:10-15度
8、電容量：5PF（最大值）
9、原材料：銅管、銅珠、塑料、PIN針、熱縮管
O
機械和環境特性
1、溫度範圍：工作中：-25度to+100度
儲存：-40度to+120度
2、端子拉力：500GF/分
3、操作壽命：1,000,000Cycles
4、操作導通率：最低90%以上，平均98%以上，針對
開關進行ON/OFF測試，在100次的測試中如果有
95次導通，我們稱導通率為95%
5、使用建議：使用於具震動場合時，建議加上
OFFDELAY的設計；若震動過大時，建議選取用
非接點式產品。
6、漫度：95%RH，40度FOR96小時，
7、震動：permil-STD202F,Methocl204D
8、焊錫性：錫爐溫度230±5度試驗時間5±0.5秒，
錫覆蓋面積達95%
9、耐焊錫熱：焊錫熔點183度，烙鐵濕度350±5度
加熱3秒鐘（最大值）
