SW-580震動開關
是否提供定制是
品牌振鑫
型號SW-580系列
類型彈簧類
最高電壓12（V）
額定發熱電流2m（A）
工作溫度50（℃）
產品認證ROHS
SW-580震動開關
振鑫震動開関 SW-580系列 產品介紹
1*本開関為彈簧型無方向觸發開關。
2*本開関使用符合歐規環保（ROHS）要求的材料製造。
3*本開關在靜止時為開路（OFF）狀態， 當受到外力碰觸而達到適當震動力時，或移動速度達到適當（偏）心力時，導電接腳會發生瞬間導通（ON）狀態，使電器特性改變，而當外力消失時電器特性恢復開路（OFF）狀態。
4*無方向性，任何角度均可觸發工作。
5*開關型號末位有P字為完全密封式封裝可以防水、防塵。
6*觸發靈敏度可依電路需要選用適合的靈敏度開關。
7*本開關適用于小電流電路的觸發。
8*在常溫及正常使用下開關壽命可達10萬次（次/1sec）。
9*適用於玩具、防盜報警器、鞋燈、發光禮品等電子產品。
10*本系列開關外殼為金屬，耐溫相對較高。
單位：mm
|
型號
|
A
|
B
|
C
|
D
|
靈敏度
|
外形包裝
|
|
SW-58010
|
2.75
|
8
|
*
|
0.12
|
遲鈍
|
不密封型
|
|
SW-58010P
|
3.15
|
9
|
*
|
0.12
|
遲鈍
|
密封型
|
|
SW-50010
|
2.75
|
9.6
|
*
|
0.12
|
標準
|
不密封型
|
|
SW-50010P
|
3.15
|
10.6
|
*
|
0.12
|
標準
|
密封型
|
|
SW-50011
|
2.75
|
9.6
|
*
|
0.12
|
靈敏
|
不密封型
|
|
SW-50011P
|
3.15
|
10.6
|
*
|
0.12
|
靈敏
|
密封型
|
|

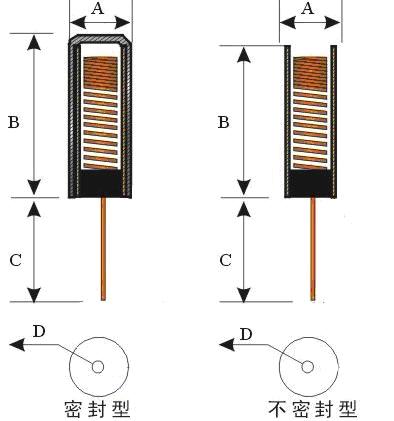

振鑫震動開関 SW-580系列外觀尺寸
C尺寸為9-10， C長度可根據客戶需求定制。
|
振鑫震動開関SW-580系列電器特性表
|
|
封裝
|
電壓
|
電流
|
導通時間
|
通路電阻
|
開路電阻
|
耐溫度
|
|
密封型
|
12V
|
0.01mA
|
0.05ms
|
＜50 ohm
|
100Mohm
|
100度℃
|
|
振鑫震動開関SW-580焊接要求
|
|
焊錫：焊錫量100％。 烙鐵溫度：285±10℃。
焊接時間：＜2.5 Sec。 不可使用強酸.鹼性助焊劑（如焊油）。
|
|
振鑫震動開関SW-580系列零件材質表
|
|
品名
|
規格*材質
|
外觀*表面處理
|
|
銅管
|
2.75*8/9.6*0.25mm
|
底層鍍鎳 表層鍍金
|
|
外套銅帽
|
3.15*9/10.6*0.2mm
|
底層鍍鎳 表層鍍金
|
|
彈簧
|
Ø 0.12mm磷銅線/不鏽鋼線
|
表層特殊處理
|
|
封口膠
|
環氧樹脂
|
黑色
|
|
