滾珠開關SA03
技術說明：
1、本開關使用金屬材質制造，金腳一端為（ON）導逐觸發端，鍍鎳金屬外殼一端為（OFF）端，當受到外力震動或達到傾斜接觸點時為（ON）狀態。
2、此開關有10°、45°，無方向性，三種選擇。
3、此開關特殊結構設計，產品外殼硬度強，不宜受到外力擠壓變形影響產品特性。
4、可完全踢打水銀開關，符合環保（ROHS）需求。
電氣特性
1、接點容量：2mA、24VDC
2、接觸電阻：初期值：5Ω(最大值)
壽命試驗值：10Ω（最大值）
3、接點形式：常開接點（NO） 常閉接點（NC）

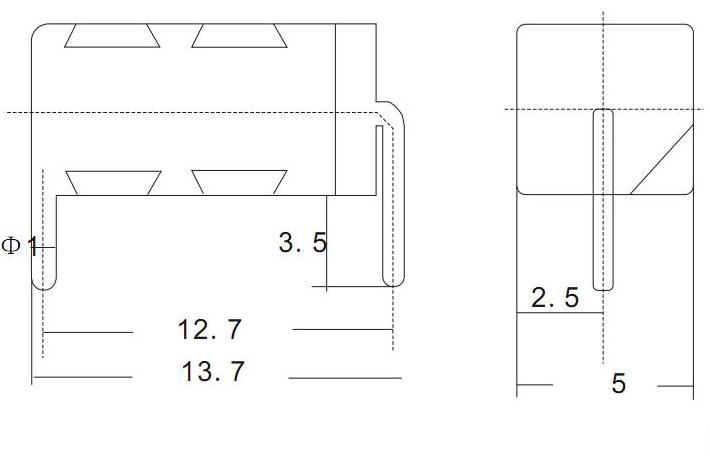

4、角度差：參考圖例
5、絕緣電阻：1000MΩ（最小值），AT100VDC
6、介電強度：500VDC（最小值），1分鐘
7、傾斜角度: 10-45度
8、電容量：5PF（最大值）
9、原材料：拉伸管、銅珠、塑料、銅腳
O
機械和環境特性
1、溫度範圍：工作中：-25度to+100度
儲存：-40度to+120度
2、端子拉力：500GF/分
3、操作壽命：1,000,000Cycles
4、操作導通率：最低90%以上，平均98%以上，針對
開關進行ON/OFF測試，在100次的測試中如果有
95次導通，我們稱導通率為95%
5、使用建議：使用於具震動場合時，建議加上
OFFDELAY的設計；若震動過大時，建議選取用
非接點式產品。
6、漫度：95%RH，40度FOR96小時，
7、震動：permil-STD202F,Methocl204D
8、焊錫性：錫爐溫度230±5度試驗時間5±0.5秒，
錫覆蓋面積達95%
9、耐焊錫熱：焊錫熔點183度，烙鐵濕度350±5度
加熱3秒鐘（最大值）
