滾珠開關SW-200DD
技術說明：
1、本開關使用金屬材質制造，電氣特性與水銀開關近似，但沒有水銀開關的危險性及環保問題，而晃動時有單向通道之相同特性，裝配使用更為方便安全。
2、工作特性：金色一端為（ON）導通觸發端，較小一端為（OFF）開路端，當受到外力晃動而達到適當晃動力時或較大一端設置角度向下?lián)u晃時，導電接腳會產生瞬間導通或持續導通（ON）狀態，而當電氣特性要恢復開路狀態（OFF）時，開關設置環境必須為靜止，且較小一端設置角度需低于水平角度，導電接腳電氣特性恢復開路（OFF）狀態。
3、當開關以水平設置，晃動時可輕易觸發，而當銀色一端設置向下時，晃動則極不容易觸發。
4、外觀以熱縮套管封裝可防塵、防水。
O
機械和環境特性
1、溫度範圍：工作中：-25度to+100度
儲存：-40度to+120度
2、端子拉力：500GF/分
3、操作壽命：1,000,000Cycles
4、操作導通率：最低90%以上，平均98%以上，針對
開關進行ON/OFF測試，在100次的測試中如果有95
次導通，我們稱導通率為95%
5、使用建議：使用於具震動場合時，建議加上
OFFDELAY的設計；若震動過大時，建議選取用非
接點式產品。
6、漫度：95%RH，40度FOR96小時，
7、震動：permil-STD202F,Methocl204D
8、焊錫性：錫爐溫度230±5度試驗時間5±0.5秒，
錫覆蓋面積達95%
9、耐焊錫熱：焊錫熔點183度，烙鐵濕度350±5度加
熱3秒鐘（最大值）
電氣特性
1、接點容量：2mA、24VDC
2、接觸電阻：初期值：5Ω(最大值)
壽命試驗值：10Ω（最大值）
3、接點形式：常開接點（NO） 常閉接點（NC）

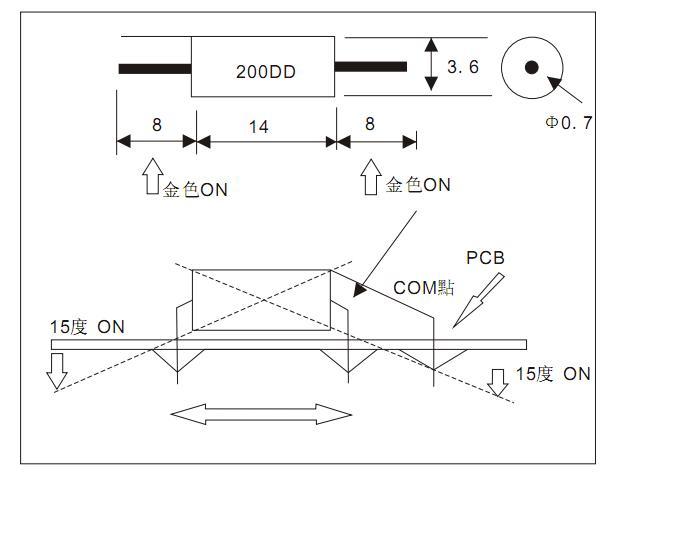

4、角度差：參考圖例
5、絕緣電阻：1000MΩ（最小值），AT100VDC
6、介電強度：500VDC（最小值），1分鐘
7、傾斜角度：10-15度
8、電容量：5PF（最大值）
9、原材料：銅管、銅珠、塑料、PIN針、熱縮管
滾珠開關SW-200DD
