震動開關SW-180-P
特性表
1、本開關在靜止時為開路（OFF）狀態，當受到外力踫撞而達到適當振動力時，或移動速度達到適當離心力時，導電接腳會產生瞬間導通（ON）狀態，使電特性改變，而當外力消息時，電氣特性恢復開路（OFF）狀態。
2、無方向性，任何角度均可觸發工作。
3、型號末位有P字為完全封密式封裝可防水，防塵。
4、觸發靈敏度可依電路需要選用適合的靈敏度開關。
5、本開關適用於小電流電路的觸發。
| |

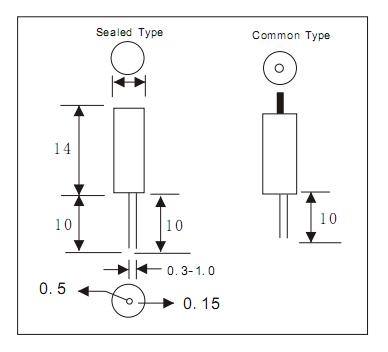

規格（單位＝mm） |
電氣特性 |
| 型號 |
A |
B |
C |
D |
E |
F |
靈敏度 |
外型封裝 |
電壓 |
電流 |
導通時間 |
開路電阻 |
溫度 |
| SW-18010 |
4.5 |
14 |
8 |
8 |
0.6 |
0.15 |
高敏感 |
一般式 |
12V |
0.2mA |
0.2ms |
10Mohm |
100度C |
| SW-18010P |
4.5 |
15 |
8 |
8 |
0.6 |
0.15 |
高敏感 |
密封式 |
12V |
0.2mA |
0.2ms |
10Mohm |
100度C |
| SW-18015 |
4.5 |
10 |
8 |
8 |
0.6 |
0.15 |
敏感 |
一般式 |
12V |
0.1mA |
0.1ms |
10Mohm |
100度C |
| SW-18015P |
4.5 |
11 |
8 |
8 |
0.6 |
0.15 |
敏感 |
密封式 |
12V |
0.1mA |
0.1ms |
10Mohm |
100度C |
| SW-18020 |
4.5 |
10 |
8 |
8 |
0.6 |
0.2 |
標準 |
一般式 |
12V |
0.1mA |
0.1ms |
10Mohm |
100度C |
| SW-18020P |
4.5 |
11 |
8 |
8 |
0.6 |
0.2 |
標準 |
密封式 |
12V |
0.1mA |
0.1ms |
10Mohm |
100度C |
| SW-18030 |
4.5 |
10 |
8 |
8 |
0.6 |
0.3 |
遲鈍 |
一般式 |
12V |
0.1mA |
0.1ms |
10Mohm |
100度C |
| SW-18030P |
4.5 |
11 |
8 |
8 |
0.6 |
0.3 |
遲鈍 |
密封式 |
12V |
0.1mA |
0.1ms |
10Mohm |
100度C |
|
電氣特性
1、接點容量：0.1mA、12VDC
2、接觸電阻：初期值：5Ω(最大值)
壽命試驗值：10Ω（最大值）
3、接點形式：常開接點（NO）
4、角度差：參考圖例
5、絕緣電阻：1000MΩ（最小值），AT100VDC
6、介電強度：500VDC（最小值），1分鐘
7、震動力：高靈敏
8、電容量：5PF（最大值）
9、原材料：磷銅彈簧 銅四方針 塑料 灌封膠
機械和環境特性
1、溫度範圍：工作中：-25度to+100度
儲存：-40度to+120度
2、端子拉力：500GF/分
3、操作壽命：1,000,000Cycles
4、操作導通率：最低90%以上，平均98%以上，針對
開關進行ON/OFF測試，在100次的測試中如果有95
次導通，我們稱導通率為95%
5、使用建議：使用於具震動場合時，建議加上
OFFDELAY的設計；若震動過大時，建
議選取用非接點式產品。
6、濕度：95%RH，40度FOR96小時，
7、震動：Per MIL-STD202F,Method204D
8、焊錫性：錫爐溫度230±5度，試驗時間5±0.5秒，
錫覆蓋面積達95%
9、耐焊錫熱：焊錫熔點183度，烙鐵溫度350±5度，
加熱3秒鐘（最大值）
