震動開關SW-18015D
技術說明：
1、本開關為極高靈敏度震動開關。在靜止時為開路（OFF）狀態，當受到外力踫撞而達到適當震動動力時，或移動速度達到適當離心力時，導電接腳會產生短時間非連續性導通（ON）狀態，使電氣特性改變。而當外力消失時，電氣特性恢復開路（OFF）狀態。
2、無方向性，任何角度均可觸發工作。
3、本開關為觸發靈敏度極高的開關。
| |

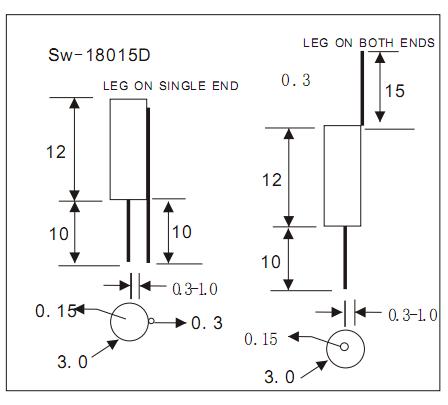

規格 |
電氣特性 |
| 型號 |
A |
B |
C |
D |
E |
F |
外型 |
電壓 |
電流 |
導通時間 |
開路電阻 |
溫度 |
| SW-18015D |
4.5
|
12 |
8 |
8 |
0.15 |
0.2 |
單端出腳 |
12V |
0.2mA |
0.10ms |
10M ohm |
100度 |
| SW-18015DT |
4.5 |
12 |
8 |
8 |
0.15 |
0.2 |
兩端出腳 |
12V |
0.2mA |
0.10ms |
10M ohm |
100度 |
電氣特性
1、接點容量：0.2mA、12VDC
2、接觸電阻：初期值：5Ω(最大值)
壽命試驗值：10Ω（最大值）
3、接點形式：常開接點（NO）
4、角度差：參考圖例
5、絕緣電阻：1000MΩ（最小值），AT100VDC
6、介電強度：500VDC（最小值），1分鐘
7、震動力度：高靈敏
8、電容量：5PF（最大值）
9、原材料：磷銅彈簧 塑料 熱縮套管 灌封膠
機械和環境特性
1、溫度範圍：工作中：-25度to+100度
儲存：-40度to+120度
2、端子拉力：500GF/分
3、操作壽命：1,000,000Cycles
4、操作導通率：最低90%以上，平均98%以上，針對開
關進行ON/OFF測試，在100次的測試中如果有95次
導通，我們稱導通率為95%
5、使用建議：使用於具震動場合時，建議加上
OFFDELAY的設計；若震動過大時，建議選取用非接
點式產品。
6、濕度：95%RH，40度FOR96小時，
7、震動：Per MIL-STD202F,Method204D
8、焊錫性：錫爐溫度230±5度，試驗時間5±0.5秒，
錫覆蓋面積達95%
9、耐焊錫熱：焊錫熔點183度，烙鐵溫度350±5度，
加熱3秒鐘（最大值）
震動開關SW-18015D |
